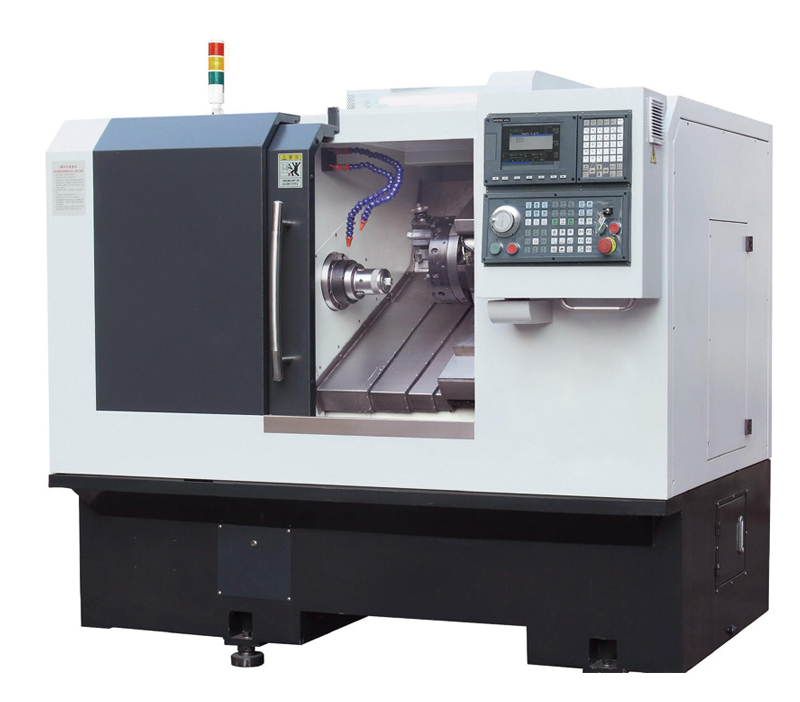

TCK36 技術參數及配置:
技 術 參 數 | 床身上 大旋徑 | 350mm | |
橫溜板 大旋徑 | 110mm | ||
筒夾夾頭 | CL-36A5 | ||
卡盤尺寸（選配） | 6″ | ||
X軸行程 | 280mm | ||
Z軸行程 | 250mm | ||
導軌形式 | 線軌 | ||
主軸 高轉速 | 4000rpm（主軸單元） | ||
主軸拉管內徑 | 38mm | ||
快速位移 | X:15 Z:20 m/min | ||
X/Z 電機 | 6 Nm | ||
主軸電機功率 | 4 KW | ||
裝刀基麵距主軸中心 | 16 mm | ||
刀杆截麵尺寸 | 16×16 mm | ||
刀具數量 | 排刀4把 | ||
X/Z 小設定單位 | 0.001 mm | ||
X/Z定位精度 | 0.008 mm | ||
X/Z重複定位精度 | 0.002 mm | ||
重量 | 2.2 T | ||
標 準 配 置 | 1 | 滾珠絲杠（國產） | |
2 | 線性導軌（台灣上銀） | ||
3 | 潤滑係統（國產） | ||
4 | 冷卻係統（國產） | ||
5 | 絲杠軸承（國產） | ||
6 | 主軸單元（國產） | ||
7 | 中空液壓卡盤（國產） | ||
8 | 中空回轉油缸（國產） | ||
9 | 液壓站係統（國產） | ||
10 | 同步帶傳動 | ||
11 | 台灣數控係統（係統可選如：西門子發那科廣數） | ||
12 | 日本安川伺服電機 | ||
13 | 國產伺服主電機（4 kw） | ||
14 | 整體45斜床身結構 | ||
