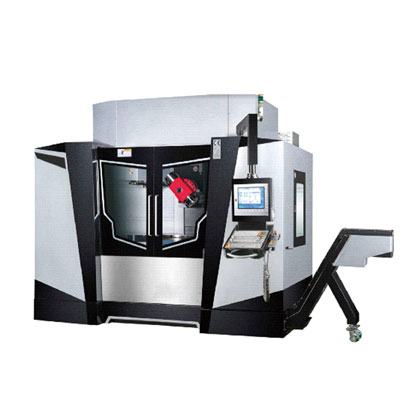

XKH 800A擺頭式五軸加工中心

XKH係列五軸聯動葉片加工中心是為滿足各類葉片加工的需要，應用技術五軸聯動葉片加工中心。機床適合加工各種葉片及各類窄長形特殊性麵的零件，涵蓋了多種用途、多種規格和多種材質葉片加工範圍，廣泛用於能源等行業。

產品參數
產品優勢
服務保障

技術參數：

項目		單位	XKH1600	XKH800	XKH800A	XKH400A
工作範圍	頭架、尾架主軸端麵大距離	mm	1600	800		500
	A軸大回轉半徑	mm	440			300
	X、Y、Z軸	mm	2200/400/400	1250/400/400	1560/500/400	500/300/400
	A軸		n×360°
	B軸		±40°
進給	快速移動範圍 (X/Y/Z)	m/min	Max.12			Max.12
	A軸	r/min	Max.45	Max.80		Max.120
	B軸	r/min	Max.12			Max.30
主軸	主軸轉速	rpm	60-10000			60-15000
	主軸錐孔		HSK63A
	主軸功率	Kw	25			20.5
刀庫	刀庫容量	pcs	12/16
	大刀具直徑	mm	φ63
	大刀具長度	mm	180			180
動力源	滿載電流	A	200
	壓縮空氣工作壓力	mpa	＞0.6
	電源要求		380（1±10%）V 50HZ
機床尺寸	機床外形尺寸	mm	4260×2600	3314×2600	3630×2720	3120×2818
	機床占地尺寸	mm	6100×5200	5200×5200	5470×5200	5400×5900
	機床高度	mm	2600			2432
	機床淨重	Kg	12000	10000		8000
控製係統			Siemens

頭尾架雙驅

頭架和尾架均采用力矩電機驅動，響應快，無間隙；以適應航發葉片加工要求回轉精度高、轉速快、差補響應迅

速等需求。

全閉環反饋測量

直線坐標可采用精密直線光柵尺（可選），回轉和擺動坐標采用精密角度編碼器。

大功率精密電主軸

機床采用精密電主軸，功率大，轉速高，回轉精度高、快速響應性好，提高了傳動效率；主軸錐孔HSK63，保證高速下刀柄與錐孔良好剛性，提高加工精度。

精密傳動配置

直線軸由精密滾珠絲杠和精密直線導軌驅動，Z軸雙絲杠同步驅動，傳動剛性強，提高了機床剛性。

全防護安全結構

整體式機床防護；直線軸配置不鏽鋼導軌防護罩；電氣控製櫃采用全封閉結構，有效防塵、防油汙，有良好的密封性；配安全門鎖，實現開門斷電。

大容量刀庫

按客戶加工要求配置大容量刀庫，帶自動刀庫門，采用無機械手自動換刀，可任意換刀。

U軸伺服控製

尾座U軸伺服控製，根據工件的尺寸調整頭尾架相對尺寸，調整範圍450mm。

精密大流量冷卻過濾係統

大流量道具冷卻，配置切屑液過濾裝置，流量不少於50L/min。

主要配置：
1.樹脂砂鑄件.
2.三軸滾珠絲杆台灣上銀。
3.精密鎖緊螺母。
4.台灣產主軸（巨匠），日本NSK軸承，主軸帶輪及皮帶。
5.台灣產增壓缸（尚品）。
6.進口軸承（日本NSK）。
7.國產優質聯軸器。
8.X、Y、Z(下)不鏽鋼導軌防護。
9.進口電子潤滑泵（日本河穀）。
10.國產冷卻係統含水泵、水箱。
11.氣動元件（德國亞德客）。
12.主軸箱重錘配重。
13.可選配：自動螺旋排屑功能。
14.係統品牌可選：FANUC、廣數、西門子、凱恩帝、三菱。
15.圓盤式刀庫BT40-T24(台灣臻尚)。
16.帶主軸油冷功能，中心吹氣。

17 主要電器：SCHNETDER（施耐德）。
