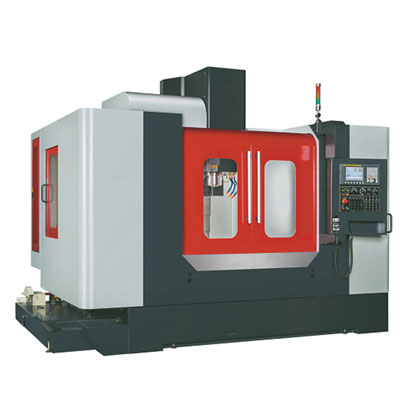

BV55-75立式加工中心

BV55係列產品是在BV係列產品基礎上升級的新一代擴展性立式加工中心，此係列產品機床造型美觀，精度高，剛性強，穩定性好，能夠提高零件及產品的加工效率和質量，應用領域廣泛，可滿足各個行業不同材質的加工要求。

產品參數
產品優勢
服務保障

技術參數：

項目		單位	BV55-75	BV55-85	BV55-100		BV55-120
工作範圍	X軸	mm	762	862	1050		1200
	Y軸	mm	550
	Z軸	mm	650
	主軸端麵至工作台麵距離	mm	162-812
	主軸中心至立柱導軌安裝麵距離	mm	725
工作台	工作台尺寸	mm	610×900	610×1000	610×1300		610×1500
	T型槽尺寸	mm	5-18×100×125
	工作台大承載能力	kg	800		1000
進給	快速移動速度（X/Y/Z）	mm/min	24000
	切削進給速度（X/Y/Z）	mm/min	3-20000
主軸	主軸轉速	rpm	60-7000（可選10000），60-6000（50#刀柄）
	主軸錐孔		7:24 No.40		7:24 No.40
	主軸軸徑	mm	φ70
	主軸扭矩	Nm	114.6
	主軸功率	Kw	9/11
刀庫	刀庫形式		機械手
	刀庫容量	pcs	24
	換刀時間	sec.	2
	大刀具直徑	mm	75
	相鄰無刀大刀具直徑	mm	120
	大刀具長度	mm	250
	大單刀重量	kg	7
	刀庫承載能力	kg	80
動力源	滿載電流	A	100
	壓縮空氣工作壓力	mpa	0.6
	電源要求		380（1±10%）V 50HZ
機床尺寸	機床外形尺寸	mm	3250×3120		3450×3120		3730×3120
	機床占地尺寸	mm	4938×3521		4938×3521		5013×3521
	機床高度	mm	3139
	機床淨重	kg	8000	8500	9000	9500
控製係統			FANUC

BV55係列產品是在BV係列產品基礎上升級的新一代擴展性立式加工中心，此係列產品機床造型美觀，精度高，剛性強，穩定性好，能夠提高零件及產品的加工效率和質量，應用領域廣泛，可滿足各個行業不同材質的加工要求。

結構特點：

主軸

台灣主軸，主軸采用高品質軸承，剛性好。標配BT40刀柄，也可選配BT50刀柄。

人字型立柱

立柱結構采用人字形，加大了截麵尺寸，充分保證了立柱的結構剛度和結合剛度。

機內機外兩套自動排屑裝置

機床配置及內、機外兩種自動排屑器，床身兩側鋒有排屑回水槽，經兩套機內螺旋裝置向機床後部排屑，充分保

證床身內部結構剛度，並且留有大流量衝屑出水口，除屑清潔方便高效。

大扭矩電機

主軸電機扭矩大，標配電機功率為9/11KW, 扭矩可達114.6Nm。

絲杆傳動剛度高、速度快

三軸配置精密滾珠絲杆及伺服電機驅動，絲杠和電機的聯接采用專用聯軸節技術，轉動慣量小，傳動無間隙，傳

動剛度高，速度快，切削進給速度可達20m/min。

Y軸導軌跨距寬

大限度地加大了Y軸導軌跨距，消除了X軸運動過程中造成的重力傾覆現象，保證了機床運行穩定性

及綜合剛度。

整機剛性強

床身鑄件采用優質樹脂砂鑄件，機床重量大，保持機床的高剛性和高穩定性。

主要配置：
1.樹脂砂鑄件.
2.三軸滾珠絲杆台灣上銀。
3.精密鎖緊螺母。
4.台灣產主軸（巨匠），日本NSK軸承，主軸帶輪及皮帶。
5.台灣產增壓缸（尚品）。
6.進口軸承（日本NSK）。
7.國產優質聯軸器。
8.X、Y、Z(下)不鏽鋼導軌防護。
9.進口電子潤滑泵（日本河穀）。
10.國產冷卻係統含水泵、水箱。
11.氣動元件（德國亞德客）。
12.主軸箱重錘配重。
13.可選配：自動螺旋排屑功能。
14.係統品牌可選：FANUC、廣數、西門子、凱恩帝、三菱。
15.圓盤式刀庫BT40-T24(台灣臻尚)。
16.帶主軸油冷功能，中心吹氣。
17 主要電器：SCHNETDER（施耐德）。
